Обзор клеевых марок СБС СИБУР — Руспласт

Обзор клеевых марок СБС СИБУР

       В 2018 году компания СИБУР – российский производитель термоэластопластов СБС и ДСТ - расширила производственные мощности до 135 в год. На новой линии ТЭП-100 СИБУР выпускает марки аналогичные импортным маркам СБС с высоким показателем расплава, а именно: Globaprene 3546, Globaprene 3566, Kraton D1102, Kraton D1192, KTR-201, SOL T 166. Предлагаем ознакомиться с новыми марками и их свойствами.

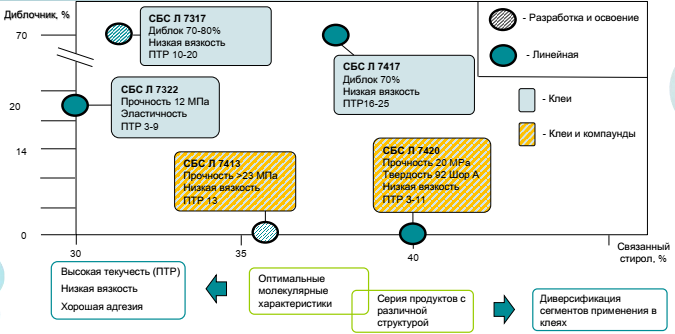

СПЕЦМАРКИ ЛИНИИ ТЭП-100 ДЛЯ ПРИМЕНЕНИЯ В АДГЕЗИВАХ.

ХАРАКТЕРИСТИКИ КЛЕЕВЫХ МАРОК:


СБС Л 7417

СБС Л 7420

СБС Л 7322

  СБС Л 7317

Молекулярная масса полимера, Mw, тыс. г/моль

45-50

47-52

49-33

47-55

ПТР

19-21

4-10

5,8

4-10 (до 20)

Твердость,   Шор А

76-80

92-93

64-67

70-75

Относительное удлинение при разрыве, %

350-400

700-800

800-1000

до 1000

Условная прочность при растяжении, МПа

19-23

19

до 3

Динамическая вязкость 25% толуольного раствора, сП

300-320

580-670

1100-1300


Кинематическая вязкость 5,23% раствора в толуоле

4,6-4,7

5,5-5,6

7,0-7,3

6

Мутность 25%  раствора в толуоле

прозрачный

прозрачный

прозрачный



КЛЕЕВЫЕ ХАРАКТЕРИСТИКИ:


СБС Л 7417

СБС Л 7420

СБС Л 7322

  СБС Л 7317 NEW

Температура размягчения,  0С

73-78

80-86

70-75

Новая марка SBS, взятая в разработку продуктового портфеля в 2021 г

Вывод на рынок в серийном масштабе - 2022 г.



Применение:

Кровельный битум (самоклеющий слой на кровельных мембранах)

Клеи-расплавы для подгузников

Динамическая вязкость, сР

1100-1300

1500-1900

2400-2700

Температура потери адгезии с грузом 1 кг (SAFT), 0C (10C/2 мин)


72-76

76-80

65-70

Пилинговая адгезия под углом 180 0,H (300 мм/мин)

22-24

32-36

29-35

Характеристики отрыва

Когезионно

Адгезионно, чистое снятие

Когезионно

Сопротивление статистической нагрузке (50 0С, 1 кг, предварительно прогрев до 10 минут без груза)

до 74 мин.


200-260 мин.

до 70 мин.

“Петлевая” липкость,  H

21,6-32,1

3,7-5,2

19-30


ПРЕИМУЩЕСТВА по сравнению со стандартными марками:

СБС Л 7417

СБС Л 7420

СБС Л 7322

  СБС Л 7317

Высокая твердость

Высокая текучесть (ПТР)

Низкая вязкость в растворе

Высокая твердость

Умеренная текучесть (ПТР)

Низкая вязкость в растворе

Высокая прочность


Умеренная текучесть (ПТР)

 Низкая вязкость в растворе

 Хорошая прочность

Высокий диблочник (до 70-75%)

Стандартное содержание св. стирола (30%)

Хорошая липкость и адгезия

Высокая текучесть (ПТР до 20)


Обращайтесь за подбором клеевых марок СБС-каучука!

Предлагаем взять образцы марок нескольких производителей для испытаний.

 +7 (495) 134-33-14


Опубликовано: 26.03.2021
Смотрите также:
25 апреля Ваши преимущества при замене металла на пластик

Замена металла на конструкционные инженерные полимеры с высокой производительностью - сокращение расходов и улучшение рабочих характеристик изделий.


Читать далее
3 сентября Наши решения: полимеры для битумных мастик
Важнейшими компонентами мастик являются полимерные добавки. Это могут быть блок сополимеры, полиолефины или просто отходы резинового производства (резино-битумные мастики). Наиболее распространенными полимерами, применяемыми для производства битумных мастик являются блок со-полимеры: стирол-бутадиен-стирол (СБС, SBS),
стирол-этилен/бутадиен-стирол (СЭБС, SEBS) и стирол-изопрен-стирол (СИС, SIS).
Читать далее
22 января Наши решения. Пряжки, стопоры, фастексы. Полиацеталь (POM) KEPITAL
Задача. Замена металла и пластиков (ПА, ПП, ПЭ), сокращение производственных расходов.
Решение. Полиацеталь (ПОМ) марок KEPITAL F20-03, TE-22, TE-24, F20-03 LOF.
Читать далее
14 декабря 3 главных фактора для начала производства пластмассовых изделий

Посвящается всем Стартапам!

При создании и изготовлении любой пластмассовой детали требует внимания три важных фактора...

Читать далее
